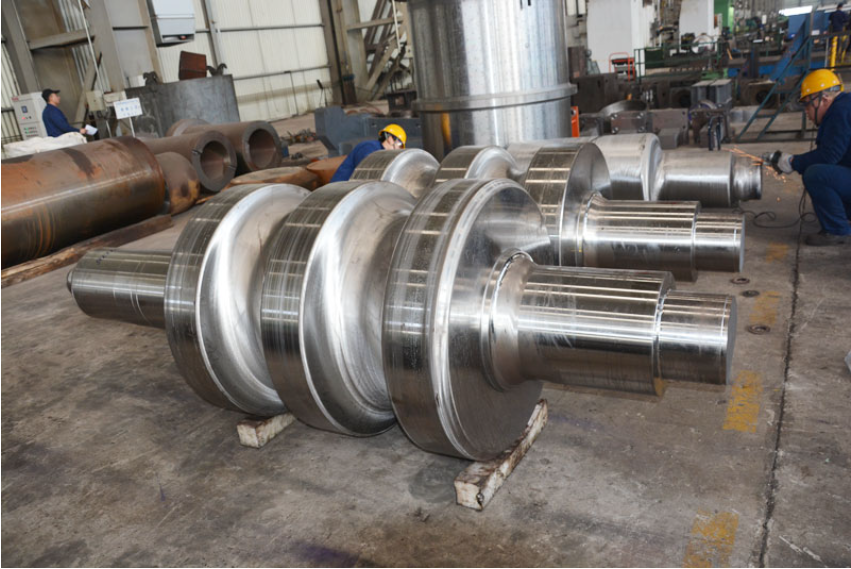

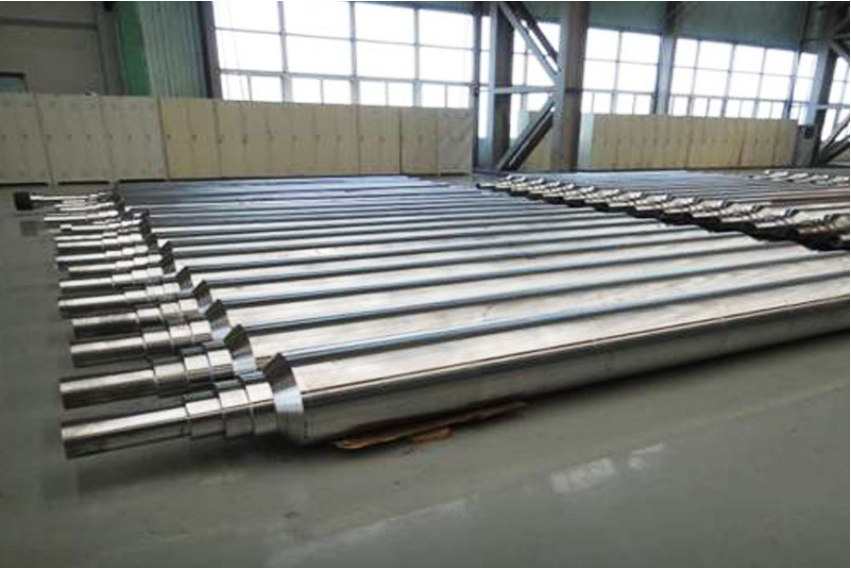

| 一、冷軋工作輥、中間輥毛坯 |
我公司具有生產(chǎn)連鑄及鑄錠電極坯料的能力，公司采用轉(zhuǎn)爐冶煉，廢鋼加入比例只有5%-15%，提供比電爐冶煉純凈的鋼水。電極坯料經(jīng)過(guò)VD工序后，氣體含量可以控制得很低。公司采用20噸單支臂電渣爐進(jìn)行冶煉，一次電渣冶煉，全過(guò)程氬氣保護(hù)，氣體含量確保有效控制。鍛造采用20MN或者80MN壓機(jī)鍛造，壓力足夠壓實(shí)，同時(shí)根據(jù)鋼種特效鍛造前采取高溫?cái)U(kuò)散工藝。鍛造后采用正火、擴(kuò)氫工藝、球化退火工藝。輥坯質(zhì)量整體可控。

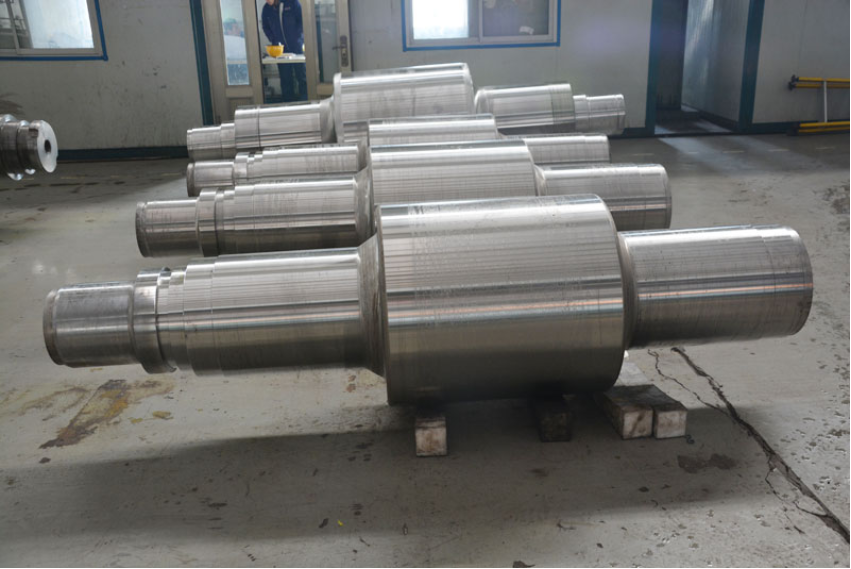

| 二、鍛造支承輥毛坯及成品 |
我公司支承輥原材料采用 轉(zhuǎn)爐冶煉-LF精煉-VD-V真空澆注（氫控制在1.2PPM以下），鋼錠質(zhì)量完全滿足要求。鍛造利用80MN壓機(jī)，采用 KD法或WHF法壓實(shí)，同時(shí)嚴(yán)格控制終鍛溫度，鍛后采用正火+球化退火工藝，為最終熱處理提供非常好的組織狀態(tài)。

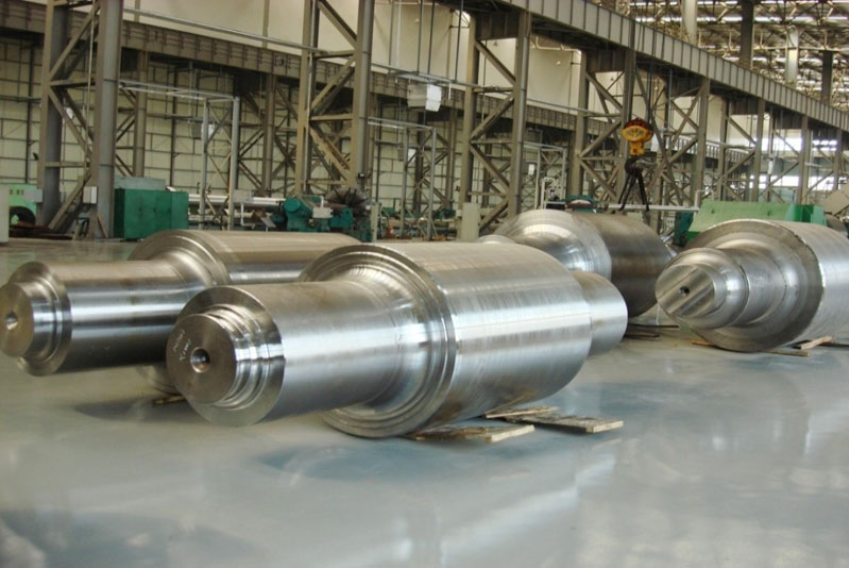

| 三、鍛造支承輥 |
鍛造支承輥?zhàn)罱K熱處理采用調(diào)質(zhì)+差溫淬火工藝，輥身輥徑硬度得到很好控制，輥身硬度均性控制在2HSD以內(nèi)，同時(shí)幾乎不存在軟帶，大大延長(zhǎng)了使用壽命。
